Как выглядит электрический теплый пол

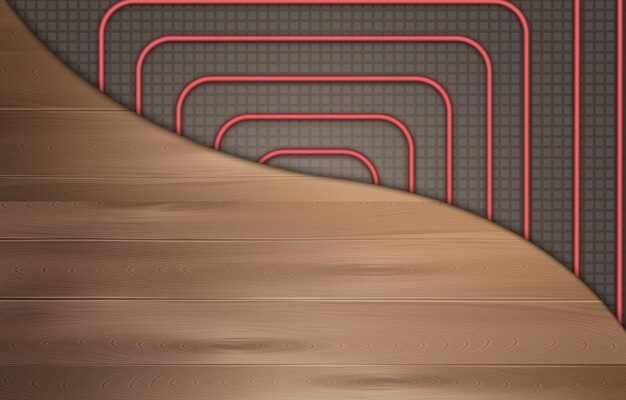

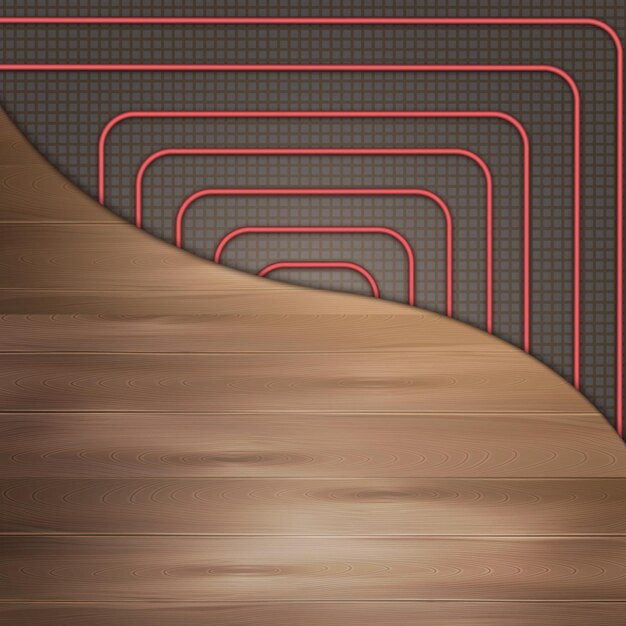

Электрический теплый пол – это современная система отопления, которая обеспечивает комфортный обогрев помещения. В отличие от традиционных радиаторов, он равномерно распределяет тепло по всей поверхности пола, создавая уютную атмосферу. Визуально такой пол ничем не отличается от обычного, так как нагревательные элементы скрыты под напольным покрытием.

Основу системы составляют нагревательные кабели или нагревательные маты, которые укладываются под плитку, ламинат или другие виды покрытий. Кабели могут быть одножильными или двужильными, а маты представляют собой сетку с уже закрепленным кабелем, что упрощает монтаж. Для управления системой используется терморегулятор, который позволяет задавать желаемую температуру и контролировать энергопотребление.

Устройство электрического теплого пола включает несколько слоев. На подготовленное основание укладывается теплоизоляция, которая предотвращает потери тепла вниз. Затем монтируются нагревательные элементы, которые подключаются к терморегулятору. После этого система заливается стяжкой или укладывается плиточный клей, а сверху настилается финишное покрытие. Такая конструкция обеспечивает долговечность и эффективность работы системы.

Из чего состоит электрический теплый пол

Электрический теплый пол представляет собой многослойную систему, которая обеспечивает равномерный нагрев поверхности. Основные компоненты системы включают:

Нагревательный элемент

Главной частью системы является нагревательный элемент, который может быть выполнен в виде кабеля, мата или пленки. Кабельный пол состоит из одножильного или двужильного кабеля, уложенного змейкой. Нагревательные маты представляют собой тонкий кабель, закрепленный на сетке. Инфракрасная пленка – это тонкий слой с карбоновыми полосами, которые излучают тепло.

Терморегулятор

Терморегулятор управляет работой системы, поддерживая заданную температуру. Он может быть механическим, электронным или программируемым, что позволяет экономить электроэнергию.

Дополнительно система включает теплоизоляцию, которая предотвращает потери тепла вниз, и датчик температуры, передающий данные на терморегулятор. Все элементы монтируются под напольное покрытие, обеспечивая комфортный и равномерный обогрев.

Как выбрать нагревательный кабель для теплого пола

При выборе нагревательного кабеля для теплого пола важно учитывать несколько ключевых параметров. Первый – мощность кабеля, которая измеряется в ваттах на метр. Для жилых помещений обычно используют кабель мощностью 10–20 Вт/м, а для неотапливаемых или холодных зон – до 30 Вт/м. Убедитесь, что мощность соответствует площади обогрева и теплопотерям помещения.

Второй параметр – тип кабеля. Резистивный кабель имеет постоянное сопротивление и равномерно нагревается по всей длине. Саморегулирующийся кабель меняет сопротивление в зависимости от температуры, что предотвращает перегрев и снижает энергопотребление. Резистивный кабель дешевле, но саморегулирующийся более надежен и долговечен.

Третий фактор – длина кабеля. Она должна соответствовать площади укладки, чтобы обеспечить равномерный прогрев. Учитывайте шаг укладки: чем меньше расстояние между витками, тем выше теплоотдача. Также проверьте наличие защитной оплетки, которая обеспечивает заземление и защиту от механических повреждений.

Четвертый момент – производитель и гарантия. Выбирайте кабели от проверенных брендов, которые предоставляют длительную гарантию и сертификаты качества. Это гарантирует безопасность и долгий срок службы системы.

Пятый аспект – совместимость с терморегулятором. Убедитесь, что кабель поддерживает работу с выбранным терморегулятором, который позволяет контролировать температуру и экономить электроэнергию.

Шестой параметр – условия эксплуатации. Для влажных помещений, таких как ванная или кухня, выбирайте кабель с повышенной влагозащитой. Для наружных зон, например, обогрева ступеней, используйте кабель с усиленной изоляцией.

Седьмой фактор – простота монтажа. Некоторые кабели поставляются с монтажной лентой или сеткой, что упрощает процесс укладки. Убедитесь, что выбранный кабель подходит для вашего типа пола: бетонного, деревянного или плиточного.

Восьмой момент – энергоэффективность. Саморегулирующиеся кабели потребляют меньше энергии, так как автоматически снижают мощность в теплых зонах. Это делает их более экономичными в долгосрочной перспективе.

Девятый параметр – стоимость. Сравните цены на разные модели, учитывая не только начальную стоимость, но и расходы на эксплуатацию и обслуживание. Дешевый кабель может оказаться менее надежным и потребовать замены через несколько лет.

Десятый фактор – отзывы и рекомендации. Изучите отзывы пользователей и советы специалистов, чтобы выбрать кабель, который уже доказал свою эффективность и надежность в аналогичных условиях.

Как правильно уложить терморегулятор и датчик температуры

Терморегулятор устанавливается на стене, на высоте 30-50 см от пола, в удобном для доступа месте. Для монтажа в стене делается углубление под монтажную коробку, куда помещается терморегулятор. К нему подводится электропитание и провода от нагревательного кабеля или мата.

Датчик температуры укладывается в гофрированную трубку, которая защищает его от повреждений. Трубка размещается в штробе, вырезанной в стене и полу, на расстоянии 50-100 см от стены. Датчик должен находиться на равном расстоянии между витками нагревательного элемента, чтобы точно измерять температуру пола.

Конец трубки с датчиком герметично закрывается, чтобы предотвратить попадание раствора или клея. После укладки трубка фиксируется в штробе, а провода от датчика подключаются к терморегулятору. Перед заливкой стяжки или укладкой напольного покрытия проверьте работоспособность системы.

Какие материалы нужны для монтажа теплого пола

Для изоляции и защиты системы используется теплоизоляционный материал, например, пенополистирол или фольгированная подложка. Это предотвращает потери тепла вниз и повышает эффективность системы.

Для фиксации кабеля или матов применяется монтажная лента или крепления. Это обеспечивает надежное закрепление элементов на полу.

Для контроля температуры необходим терморегулятор, который подключается к системе и позволяет задавать нужные параметры обогрева. К нему также потребуется датчик температуры, который монтируется в пол для точного измерения.

Для подключения системы к электросети используется электрический кабель и соединительные муфты. Они должны быть качественными и соответствовать требованиям безопасности.

Для завершения монтажа потребуется стяжка или клеевой состав, если теплый пол укладывается под плитку. Это обеспечивает равномерное распределение тепла и защищает нагревательные элементы.

Все материалы должны быть сертифицированы и соответствовать техническим требованиям для безопасной и долговечной эксплуатации системы.

Как подключить теплый пол к электросети

Подключение электрического теплого пола к электросети требует соблюдения правил безопасности и точного выполнения этапов. Процесс включает несколько шагов:

1. Подготовка инструментов и материалов:
   • Терморегулятор
   • Монтажные провода
   • Клеммные соединения
   • Тестер напряжения
   • Отвертка, кусачки, изолента
2. Установка терморегулятора:
   • Выберите место для терморегулятора на стене, удобное для управления.
   • Сделайте отверстие для монтажной коробки и проложите каналы для проводов.
   • Закрепите терморегулятор в коробке.
3. Подключение нагревательного кабеля:
   • Подведите провода от нагревательного элемента к терморегулятору.
   • Соедините провода через клеммы, соблюдая полярность.
   • Убедитесь, что соединения надежно зафиксированы.
4. Подключение датчика температуры:
   • Установите датчик в гофрированную трубку и разместите его между витками кабеля.
   • Подключите провода датчика к соответствующим клеммам терморегулятора.
5. Подключение к электросети:
   • Подведите питающий кабель к терморегулятору.
   • Соедините провода фазы, нуля и заземления с клеммами терморегулятора.
   • Проверьте правильность подключения с помощью тестера.
6. Проверка работы системы:
   • Включите питание и настройте терморегулятор.
   • Убедитесь, что нагревательный элемент работает корректно.
   • Проверьте, что датчик температуры передает точные данные.

Важно! Все работы должны выполняться при отключенном электропитании. Если вы не уверены в своих силах, обратитесь к профессиональному электрику.

Как проверить работоспособность теплого пола после установки

После завершения монтажа электрического теплого пола необходимо убедиться в его корректной работе. Для этого выполните следующие шаги:

1. Проверка сопротивления нагревательного кабеля. Используйте мультиметр для измерения сопротивления. Сравните полученные значения с данными, указанными в технической документации. Отклонения более 10% могут свидетельствовать о неисправности.

2. Тестирование изоляции. Проверьте сопротивление изоляции мегомметром. Значение должно быть не менее 1 МОм. Низкие показатели указывают на повреждение изоляции.

3. Проверка терморегулятора. Убедитесь, что терморегулятор корректно реагирует на изменения температуры. Подключите устройство и установите минимальную температуру, затем постепенно увеличивайте ее, наблюдая за реакцией системы.

4. Визуальный осмотр. Убедитесь в отсутствии механических повреждений кабеля, отсутствии перегибов и правильности подключения всех элементов.

5. Пробный запуск. Включите систему на 10-15 минут, чтобы убедиться в равномерном нагреве поверхности. Используйте тепловизор или ручной замер температуры для проверки.

Если все этапы проверки пройдены успешно, система готова к эксплуатации. В случае обнаружения неисправностей обратитесь к специалисту для устранения проблем.
